Wyłącznik główny ZH-HD-1 do wiązarki A-93N Joinpack

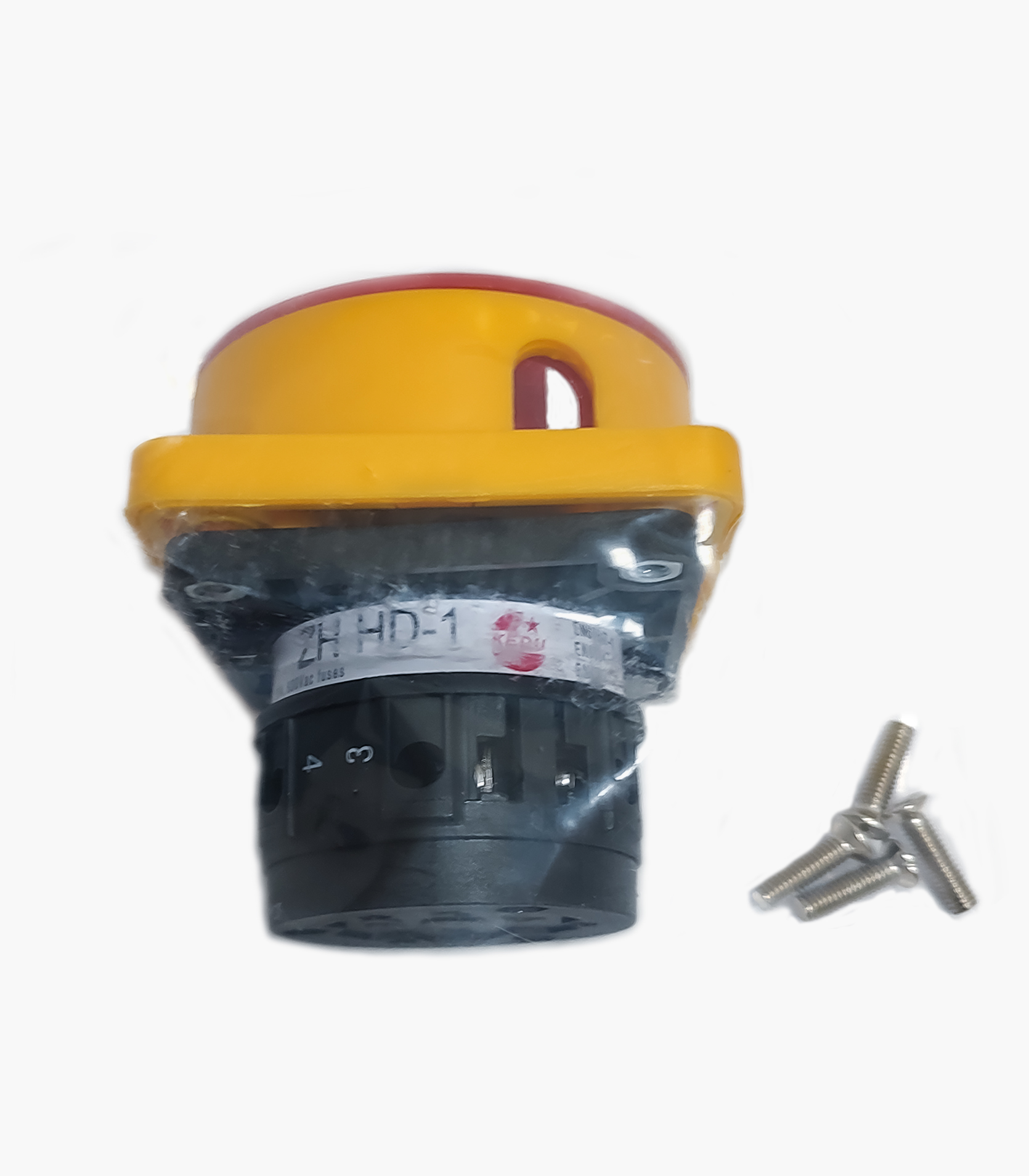

KEDU ZH-HD-1 to wyłącznik główny w formie przełącznika krzywkowego (cam switch) z pokrętłem obrotowym, dwupozycyjny (pozycje “0”–“1”). Zwykle wykonany jest jako wielobiegunowy (trójbiegunowy), co pozwala jednocześnie odłączać wszystkie fazy zasilania w układach 3-fazowych (lub fazę i neutralny w 1-fazowych). Montaż odbywa się panelowo – przełącznik wprowadza się od czołu w otwór montażowy (frontowy panel ma wymiary rzędu 45×45 mm) i mocuje, a z tyłu znajdują się zaciski śrubowe do podłączenia przewodów.

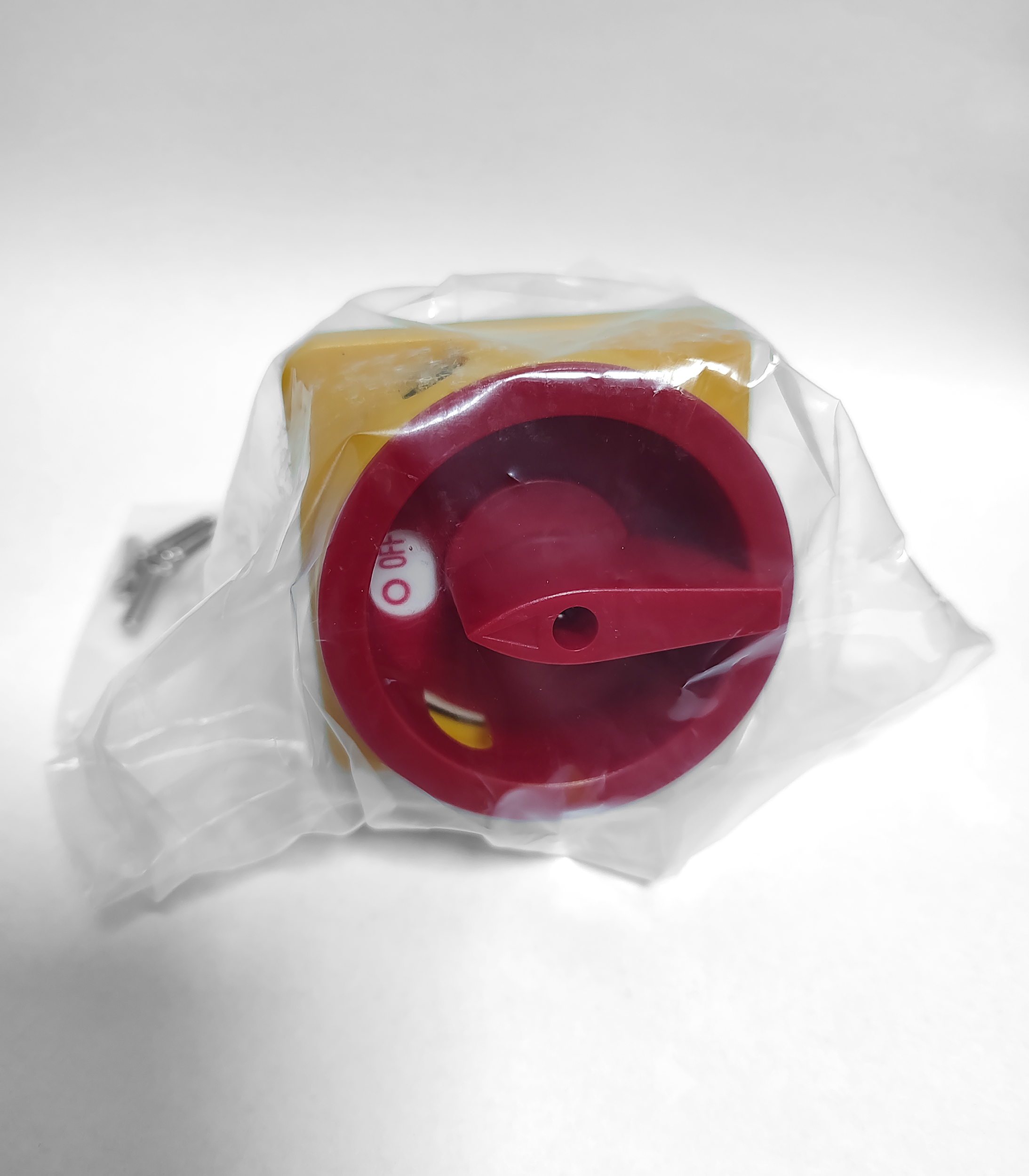

Elementy frontowe wyłącznika (pokrętło, panel) są wykonane w sposób zapewniający wysoką szczelność. Producent podaje, że tego typu łączniki należące do aparatury kontrolno-sterującej mają stopień ochrony IP67. Oznacza to pełną pyłoszczelność oraz ochronę przed skutkami zanurzenia w wodzie (na określony czas i głębokość). W praktyce wyłącznik jest zatem odporny na trudne warunki środowiskowe (zapylone otoczenie, wilgoć), o ile jest poprawnie zamontowany w obudowie zgodnie z zaleceniami.

Dzięki standaryzowanym parametrom elektrycznym, wyłącznik ZH-HD-1 jest kompatybilny z typowymi instalacjami jednofazowymi 230 V jak i trójfazowymi 400/440 V.
